泰克 A621 和 A622 電流探頭：精準電流測量的卓越之選
2024-11-15
泰克 A621 和 A622 電流探頭：精準電流測量的卓越之選
在當今科技飛速發展的時代，精確測量電流在電子工程、電力系統、工業自動化等眾多領域中都具有至關重要的意義。
泰克（Tektronix）作為測量領域的知名品牌，其 A621 和 A622 電流探頭為滿足不同的測量需求提供了優質的解決方案。接下來，讓我們一同深入了解這兩款電流探頭。
一、產品概述
A621 和 A622 電流探頭均是泰克公司精心研發的測量工具，旨在為用戶提供準確、可靠的電流測量功能。
二、功能和優勢
1. A621 電流探頭
- 交流頻率范圍為 5Hz - 50kHz，能夠覆蓋較寬的低頻交流電流測量范圍，適用于許多工業和電力應用中的低頻電流測量場景。
- 測量范圍廣泛，可測量 100mA - 2000A 峰值的電流，無論是小電流的精密測量還是大電流的工業級檢測，都能應對自如。
- 提供 1mV/A、10mV/A、100mV/A 三種輸出選擇，用戶可以根據測量?jī)x器的輸入要求和測量精度的需求，靈活地調整輸出比例，以獲得最佳的測量效果。
- 可與多種測量設備配合使用，如數字萬用表、溫度表和示波器等，具有良好的兼容性和通用性。
2. A622 電流探頭
- 交流/直流頻率范圍為 DC - 100kHz，不僅能夠測量交流電流，還能精確測量直流電流，適用于更廣泛的電流類型和更復雜的測量環境。
- 測量范圍為 50mA - 100A 峰值，在中小電流測量方面表現出色，特別適合于電子電路、精密儀器等領域的電流測量需求。
- 通過霍爾效應電流傳感器為示波器提供電壓輸出，輸出比例為 10mV/A、100mV/A，保證了測量信號的穩定性和準確性。
三、技術規格比較
| 型號 | A621 | A622 |
|---|---|---|
| 頻率范圍 | 5Hz - 50kHz | DC - 100kHz |
| 最大輸入電流 | 2000A 峰值 | 100A 峰值 |
| 輸出 | 1mV/A、10mV/A、100mV/A | 10mV/A、100mV/A |
| 最大導體直徑 | 54 毫米 (2.13 英寸) | 11.8 毫米 (0.46 英寸) |
| 終止 | BNC1 | BNC1 |
| 最大裸線電壓 | 600V(CATII) | 600V(CATII) |
從上述技術規格的對比可以清晰地看出，A621 在測量大電流和低頻交流電流方面具有優勢，而 A622 則在測量直流電流和中小電流以及更寬的頻率范圍方面表現突出。
四、應用領域
1. 電機驅動器
- 在電機驅動器的研發、調試和維護過程中，精確測量電機的輸入和輸出電流，以評估驅動器的性能和效率，A621 適用于大功率電機驅動器的大電流測量，而 A622 則更適合于小型或精密電機驅動器的中小電流和直流電流測量。
2. 逆變器
- 對于逆變器的輸出電流進行監測和分析，A621 可以應對逆變器在大功率工作狀態下的大電流測量，而 A622 則能在逆變器的控制電路和小功率輸出部分提供更精準的電流測量。
3. 電源
- 在電源的設計和測試中，無論是開關電源還是線性電源，A621 和 A622 都可以幫助測量電源的輸出電流，以確保電源的穩定性和可靠性。
4. 航空電子學
- 在航空電子設備中，對各種電子部件和系統的電流進行精確測量，A622 由于其較小的尺寸和較寬的頻率范圍，更適合于航空電子設備中緊湊空間和復雜電磁環境下的電流測量。
五、優缺點剖析
1. A621 的優點
- 能夠測量極大的電流峰值，適用于大型電力設備和工業系統的電流監測。
- 提供多種輸出比例，方便與不同的測量?jī)x器匹配。
- 相對較大的導體直徑適應能力，能測量較粗的導線電流。
A621 的缺點
- 頻率范圍較窄，對于高頻電流的測量能力有限。
- 體積和重量相對較大，在某些狹小空間的測量中可能不太方便。
2. A622 的優點
- 同時支持交流和直流電流測量，適用范圍更廣。
- 更寬的頻率響應，能捕捉更高頻的電流變化。
- 較小的尺寸和較輕的重量，便于攜帶和在狹小空間操作。
A622 的缺點
- 最大可測量電流峰值相對較小，不適合超大電流的測量場景。
- 輸出比例選擇相對較少。
六、訂購信息
用戶可以根據具體需求選擇訂購

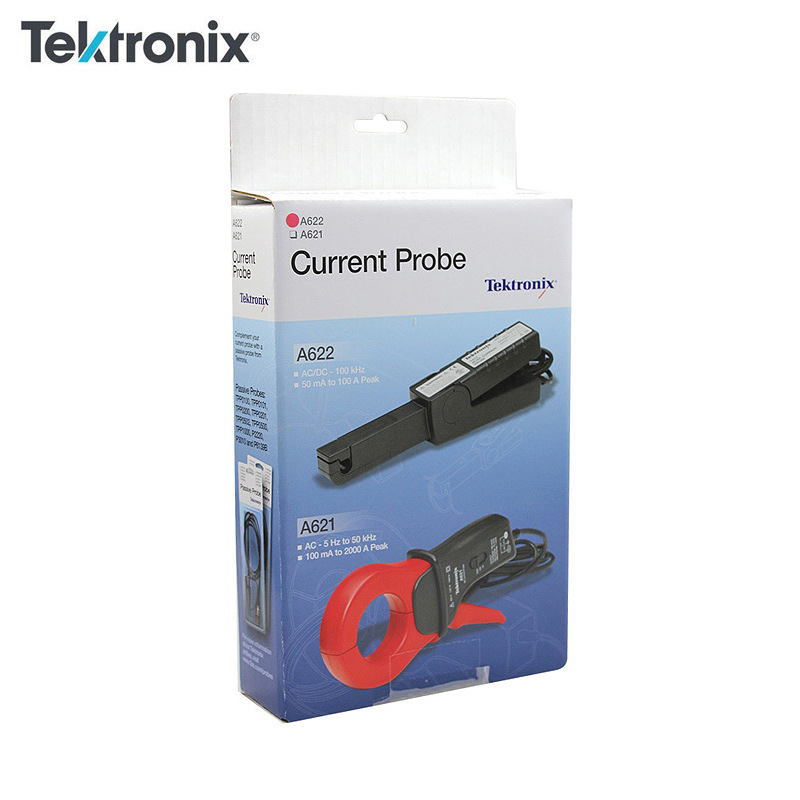

A621：2000A 交流電流探頭 BNC
A622：100A 交流/直流電流探頭 BNC
七、推薦配件
推薦配件如 012 - 1450 - xx 適配器等，可以進一步提升探頭的使用便利性和測量精度。
綜上所述，泰克 A621 和 A622 電流探頭在不同的應用場景中各有優勢。用戶在選擇時應根據實際測量需求，綜合考慮電流范圍、頻率范圍、測量精度、使用環境等因素，以選擇最適合自己的電流探頭。
無論是大型工業設備的電流監測，還是精密電子電路的電流分析，A621 和 A622 都能為用戶提供可靠的測量支持，助力用戶在電子測量領域取得更準確、更有價值的測量結果。
