泰克無源高壓探頭 P6015A：電力設備檢測中與儀器的完美搭檔
2024-11-21
泰克無源高壓探頭 P6015A
電力設備檢測中與儀器的完美搭檔
在電子測量領域，高壓探頭是確保測量準確性和安全性的關鍵工具。泰克公司推出的無源高壓探頭系列，包括 P5100A、TPP0850、P5122、P5150 和 P6015A 等型號，為各種測量需求提供了可靠的解決方案。
一、產品概述
泰克無源高壓探頭涵蓋了多種型號，以滿足不同示波器系列和測量場景的需求。
二、產品特點與應用
1. P5100A
- 特點：高頻應用高壓探頭，低輸入電容，多種螺接附件方便連接。
- 應用：常用于電源設計、電機拖動等領域。
2. TPP0850
- 特點：提供業內最高帶寬（800MHz）。
- 應用：適用于測試功率半導體和開關電源，可與高電壓晶體管開關電路配合使用，也適用于新興電源應用。
3. P5150 和 P5122
- 特點：與特定示波器系列配合使用，實現測量與接地以及通道之間的隔離。
- 應用：P5150 用于測量高壓直流電源波紋，P5122 在特定條件下使用受限。

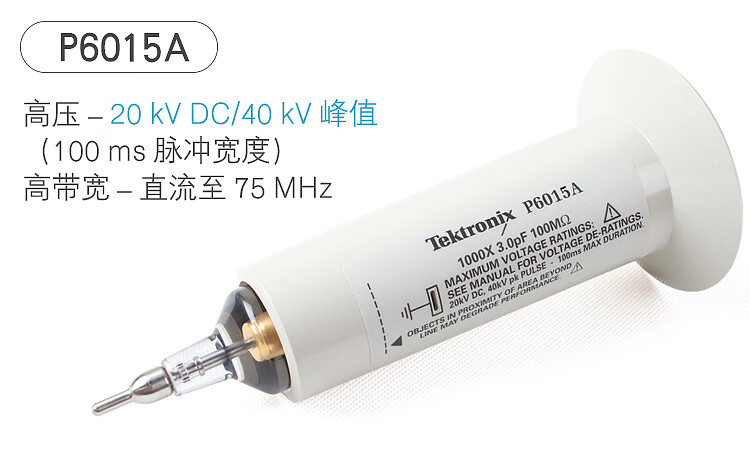

4. P6015A
- 特點：行業標準高壓探頭，測量電壓高達 20kVRMS（直流）和 40kV（脈沖），使用環保型硅化物介電質，具有大補償范圍。
- 應用：廣泛應用于對測量電壓要求極高的場景。
三、技術規格對比
探頭 | 標稱長度 | 衰減 | 帶寬 | 上升時間（典型值） | 負載 | 最大輸入電壓（DC 或 RMS） | 最大浮動電壓 | 補償范圍（pF） | 讀數 |
P5100A | 2m | 100X | 500MHz | <700ps | 40MΩ/2.5pF | 2.5KV 峰值，1,000VRMS CAT II | 不適用 | 7 到 30 | 是 |
TPP0850 | 1.3m | 50X | 800MHz | <525ps | 40MΩ/1.8pF | 2.5KV 峰值，1,000VRMS CAT II | 不適用 | 不適用 | 是 |
P5122 | 1.2m | 100X | 200MHz | 2.2ns | 100MΩ/4.0pF | 1,000VRMS CAT II | 600VRMS CAT II | 10 到 22 | 否 |
P5150 | 2m | 50X | 500MHz | <700ps | 40MΩ/3.8pF | 2.5kV 峰值，1,000VRMS CAT II | 600VRMS CAT II、300VRMS CAT III | 10 到 25 | 否 |
P6015A | 3m | 1000X | 75MHz | 4.0ns | 100MΩ/3pF | 20kV | 不適用 | 7 到 49 | 否 |
P6015A 選項 1R | 3m | 1000X | 75MHz | 4.0ns | 100MΩ/3pF | 20kV | 不適用 | 7 到 49 | 是 |
通過對比可以看出，P6015A 在最大輸入電壓方面具有顯著優勢，能夠承受高達 20kVRMS（直流）和 40kV（脈沖）的電壓，遠超其他型號。同時，其補償范圍也相對較大。
四、應用場所
這些探頭廣泛應用于以下領域：
1. 電力系統的故障診斷和維護。
2. 電子設備的研發和生產測試。
3. 新能源領域的研究和開發。
五、優缺點剖析
1. P5100A
- 優點：低輸入電容，適合高頻測量；多種附件方便連接。
- 缺點：最大輸入電壓相對較低。
2. TPP0850
- 優點：帶寬高，適用于新興電源應用。
- 缺點：衰減倍數相對較小。
3. P5150 和 P5122
- 優點：與特定示波器配合使用實現隔離測量。
- 缺點：P5122 在某些條件下使用受限。
4. P6015A
- 優點：超高的測量電壓范圍，大補償范圍。
- 缺點：帶寬相對較低。
六、訂購信息與附件

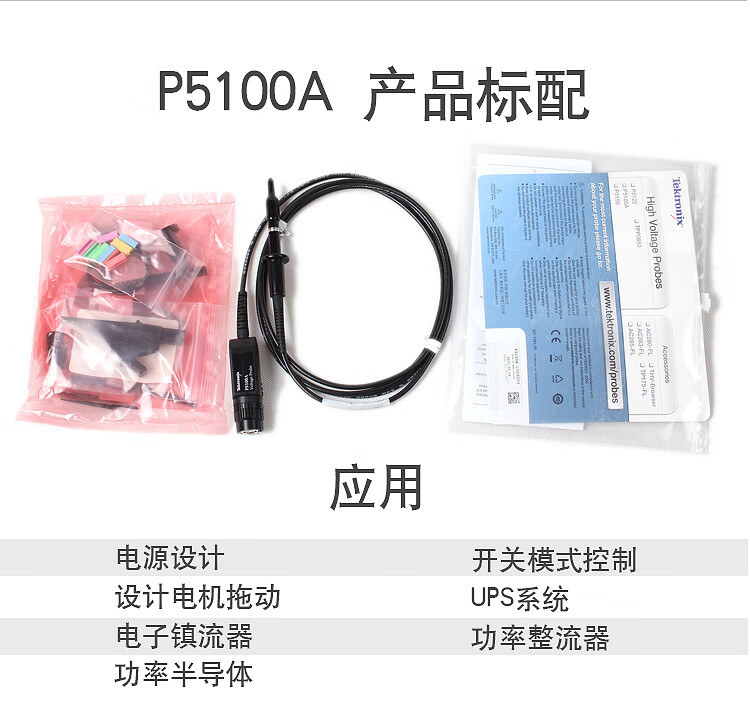

1. P5100A/TPP0850 附件包括大鉤式端部、小鉤式端部、不同長度接地引線、接地彈簧、鱷魚夾等。

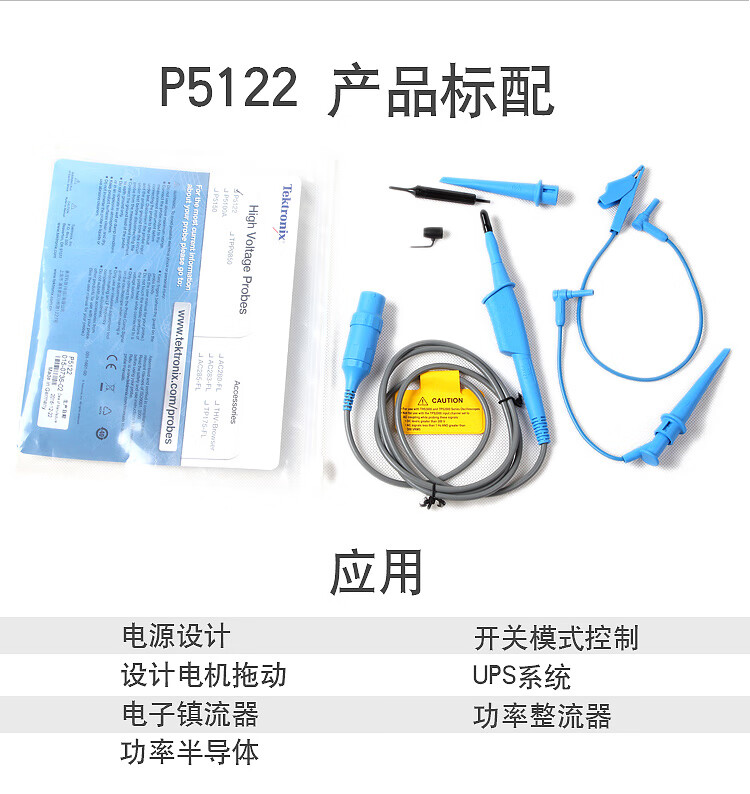

2. P5122 附件有大型伸縮式鉤式端部、帶鉤式端部的引線、帶鱷魚夾的引線、調整工具、使用手冊。
3. P5150 附件與 P5100A/TPP0850 類似，另有常用彈簧等。

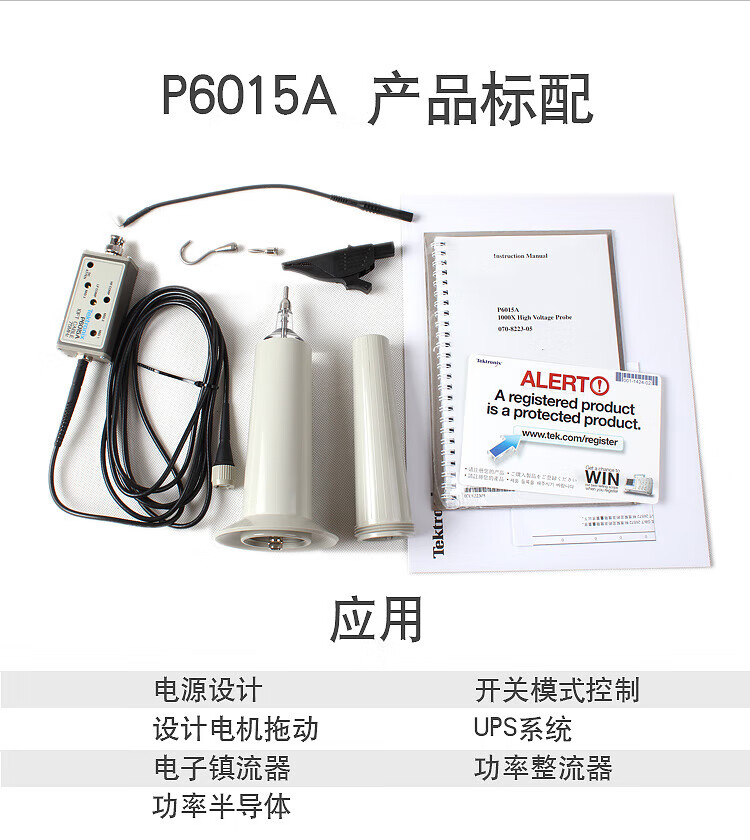

4. P6015A 附件包括勾狀探頭端部、香蕉插頭、鱷魚夾、地線、便攜包、使用手冊。
綜上所述，泰克的無源高壓探頭系列各具特色，用戶在選擇時應根據具體測量需求和應用場景綜合考慮。P6015A 憑借其超高的測量電壓和大補償范圍，在一些對電壓測量要求極高的場合具有獨特的優勢。
希望以上內容能夠幫助您全面了解泰克的無源高壓探頭系列，為您的測量工作提供有益的參考。
