泰克 5 系列 B MSO 混合信號示波器：性能升級與創新應用
2024-11-25

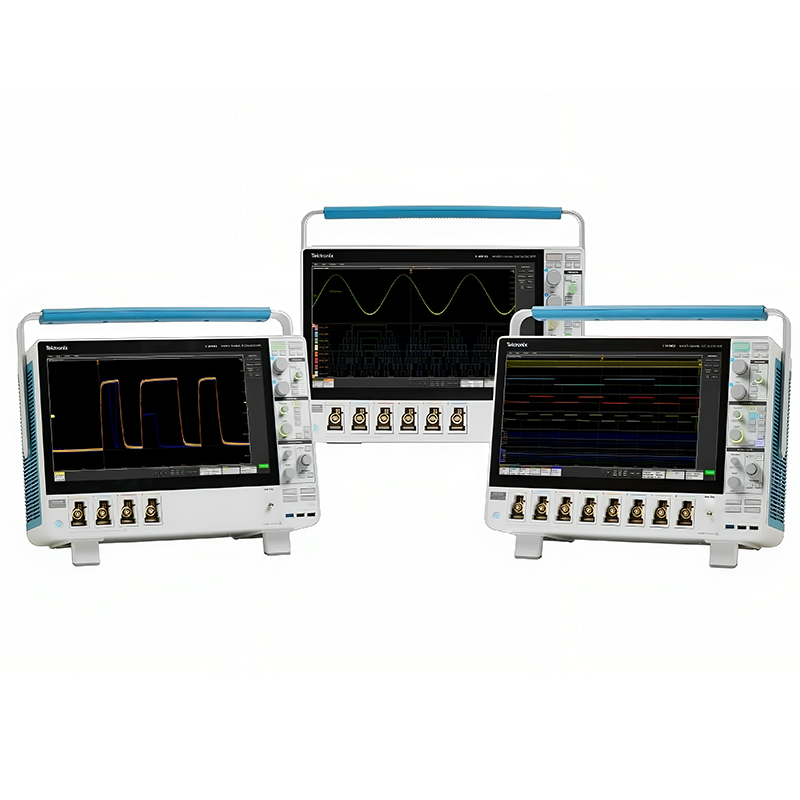

泰克 5 系列 B MSO 混合信號示波器
MSO54B MSO56B MSO58B
性能升級與創新應用
在電子測量領域，泰克（Tektronix）一直以其卓越的技術和創新的產品引領行業發展。5 系列 B MSO 混合信號示波器作為泰克的新一代產品，在繼承了前代優秀特性的基礎上，進行了一系列的性能升級和功能創新，為工程師和科研人員提供了更強大、更便捷的測量解決方案。
一、產品概述
5 系列 B MSO 混合信號示波器提供了 MSO54B、MSO56B 和 MSO58B三種型號，分別具備 4、6 和 8 個 FlexChannel 輸入（靈活通道輸入），用戶可根據實際需求靈活配置為模擬信號或數字邏輯輸入。
其配備了 15.6 英寸高清電容式觸摸屏，
分辨率高達 1920x1080，為用戶帶來清晰、直觀的操作體驗。
二、主要性能特點
1. 高分辨率和高采樣率
- 采用 12 位 ADC，在高分辨率模式下更可達 16 位，實現對信號的精細捕捉和準確測量。
- 實時采樣率高達 6.25 GS/s，插補采樣率達到 500 GS/s，確?？焖僮兓男盘?hào)也能被精準采集。
2. 大記錄長度
- 標配 62.5M 點的記錄長度，用戶還可選配 125M、250M 或 500M 點，方便對長時間的信號進行分析和研究。
3. 豐富的觸發功能
- 提供邊沿、脈沖寬度、欠幅等多種觸發類型，以及獨特的可視觸發功能，幫助用戶輕松捕獲復雜信號中的關鍵事件。
4. 強大的頻譜分析功能
- 標配頻譜視圖和集成 RF 測量，允許同時觀察時域和頻域視圖，使信號分析更加全面和深入。
三、分析功能
1. 基本波形分析
- 提供 36 種自動測量，涵蓋幅度、定時、抖動等關鍵參數，滿足各種常規測量需求。
2. 協議解碼和分析
- 支持多種串行總線協議的觸發、解碼和分析，方便對數字通信信號進行深入解讀。
3. 模板和極限測試
- 用于檢定系統中某些信號行為，確保系統性能符合預期。
4. 用戶定義的過濾
- 可通過 MATH 任意函數應用指定濾波器，實現對信號的個性化處理和分析。
四、配件優勢
| 配件 | 具體內容 |
|---|---|
| 標配探頭 | 每條通道一只 10MΩ 無源電壓探頭 |
| 標配附件 | 多種轉接頭、測試尖端、地線等 |
| 可選配件 | 任意 / 函數發生器、數字電壓表、觸發頻率計數器、TekDrive 等 |
五、連接與通信
5 系列 B MSO 混合信號示波器配備了豐富的接口，包括 USB 主控、USB 設備、LAN、顯示器端口、DVI-D、VGA 等，方便與其他設備進行數據傳輸和交互。同時，標配 e*Scope 功能，可通過網絡連接實現遠程控制，提高工作效率和便捷性。
六、與 5 系列 MSO 的比較區別
| 對比項目 | 5 系列 B MSO | 5 系列 MSO |
|---|---|---|
| 新特性 | 新增輔助觸發輸入，內置函數發生器波形速度提高 2 倍，顯示屏更亮，新增歷史模式，新處理器使控制更靈敏，新固態硬盤系統增強安全性 | 無 |
| 未改變的特性 | 可直接替代，具有相同的獲獎用戶界面、免費提供的同類最佳無源探頭、ATE 系統編程接口、探頭兼容性、外形尺寸和機架要求以及軟件解決方案，可用相同的浮動軟件許可證，噪聲性能、采樣率、記錄長度和帶寬選項相同 | / |
七、優缺點剖析
1. 優點
- 高分辨率和采樣率，確保測量的準確性和精細度。
- 豐富的功能和分析選項，滿足多種復雜測量需求。
- 靈活的輸入配置和大記錄長度，適應不同規模的測試場景。
- 優質的顯示屏和便捷的操作界面，提升用戶體驗。
2. 缺點
- 相對較高的性能可能導致價格較高，對于預算有限的用戶有一定壓力。
八、應用場所
5 系列 B MSO 混合信號示波器廣泛應用于以下領域：
1. 電子電路設計與調試
- 幫助工程師在電路開發過程中準確測量和分析信號，快速定位和解決問題。
2. 通信系統測試
- 對通信信號的質量、頻譜特性和協議進行全面評估。
3. 汽車電子研發
- 用于汽車電子系統的性能測試和故障診斷。
4. 工業自動化控制
- 監測和分析工業控制系統中的信號，保障系統穩定運行。
泰克 5 系列 B MSO 混合信號示波器以其出色的性能、豐富的功能和創新的設計，在電子測量領域中展現出強大的競爭力。無論是在研發實驗室還是生產現場，它都能為用戶提供可靠、高效的測量解決方案。
