是德 E3640A - E3649A 可編程直流電源：性能卓越的電力之源
2024-12-16
是德 E3640A - E3649A 可編程直流電源
性能卓越的電力之源
一、引言
在當今科技飛速發展的時代，可編程直流電源作為各類電子設備研發、測試及生產過程中不可或缺的關鍵設備，其性能的優劣直接影響著整個項目的進展與質量。是德科技（Keysight Technologies）憑借深厚的技術積累與創新精神，精心打造的 E3640A - E3649A 可編程直流電源系列，以其卓越的性能、豐富的功能和廣泛的應用場景，在市場上獨樹一幟，為眾多行業的專業人士提供了可靠、高效的電源解決方案。
二、功能特點
（一）輸出性能卓越
1. 功率覆蓋與輸出模式
1. 該系列電源輸出功率范圍從 30W 到 100W，全面涵蓋了從低功耗到中高功耗設備的供電需求。其中，E3640A - E3645A 為單輸出型號，可提供穩定的單路直流輸出，適用于對單一電源需求精確控制的場合；而 E3646A - E3649A 則為雙輸出型號，能同時輸出兩路獨立的直流電源，極大地提高了測試效率，特別適用于需要多個電源協同工作的復雜電路測試，如通信設備主板測試，可為芯片組和不同功能模塊分別提供獨立電源，精準模擬實際工作環境中的電源分配情況。
2. 雙范圍輸出與靈活性
1. 具備獨特的雙范圍輸出特性，以 E3642A 為例，其直流輸出額定值為 0 到 8V/5A 或 0 到 20V/2.5A（@0°C 到 40°C）。這種設計使得用戶在面對不同負載需求時，可靈活切換輸出范圍，無需頻繁更換電源設備，有效提升了測試和研發的便利性與效率。在電子電路設計的初期原型驗證階段，當對低電壓大電流的負載芯片（如某些功率放大器）進行測試時，可選擇低電壓大電流范圍；而對于需要較高電壓驅動的電路模塊（如液晶顯示屏背光源驅動電路），則切換至高電壓小電流范圍，輕松滿足多樣化的測試需求，加速產品研發進程。
3. 穩壓與瞬態響應
1. 憑借高達 0.01% 的負載和線路調節精度，該系列電源在面對復雜多變的電網波動和負載變化時，始終能夠保持輸出電壓和電流的高度穩定性。其電壓穩定時間在任何負載條件下均小于 90msec，確保為精密電子設備提供純凈、無干擾的直流電源。在航空航天設備的電子控制系統測試中，即使在發動機啟動等瞬間大負載變化工況下，電源也能迅速響應并穩定輸出，避免電壓波動對敏感電子元件造成損害，保障系統可靠運行，為飛行安全提供堅實的電力保障。
（二）低噪聲與精準測量
1. 噪聲抑制與純凈電源
1. 對正常模式電壓噪聲和低共模電流噪聲進行了嚴格規范。如 8V/20V 模型的正常模式電壓噪聲低于 5mVpp/0.5mVrms，35V/60V 模型低于 8mVpp/1mVrms，且正常模式電流噪聲小于 4mArms。在醫療設備研發領域，如高精度心電監護儀的模擬前端電路測試中，低噪聲特性可確保電源輸出的純凈性，避免噪聲干擾微弱的心電信號采集與處理，保證測量數據的準確性和可靠性，為醫療設備的性能提升奠定基礎。
2. 測量精度領先
1. 在測量精度方面表現卓越，以電壓編程精度為例，在特定條件下（25°C ± 5°C，12 個月）可達 < 0.05% + 10mV（部分型號如 E3646/47/48/49A 的輸出 2 為 0.1% + 25mV）。無論是在電子元器件的高精度特性測試，還是在復雜電子系統的性能評估中，精準的測量精度都能為工程師提供可靠的數據支持，確保測試結果的可信度，減少因電源測量誤差導致的研發失誤和成本浪費，提升研發效率和產品質量。
（三）豐富的接口與便捷操作
1. 遠程接口多元
1. 全面支持 GPIB（IEEE - 488）和 RS - 232 接口標準，且隨產品標配，方便用戶將電源無縫集成到自動化測試系統中。無論是在工業自動化生產線的電子產品功能測試環節，通過 GPIB 接口與其他測試設備（如示波器、頻譜分析儀等）協同工作，實現測試流程的自動化控制和數據采集；還是在科研實驗室中，利用 RS - 232 接口與計算機連接，進行遠程控制和數據傳輸，滿足研究人員對實驗設備遠程操作和實時監測的需求，極大地拓展了電源的應用場景和操作便利性。
2. 編程指令簡易
1. 遵循易于使用的 SCPI（Standard Commands for Programmable Instruments）指令集，配合詳盡的用戶手冊，無論是經驗豐富的測試工程師還是初涉電子領域的新手，都能迅速掌握電源的編程操作。在半導體芯片制造企業的芯片老化測試系統開發中，開發人員可依據 SCPI 指令輕松編寫測試程序，實現對電源輸出參數（如電壓斜坡上升時間、穩定時間、電流限制值等）的精確控制，快速搭建高效、可靠的老化測試平臺，提高芯片測試效率和良品率。
3. 面板操作人性化
1. 配備直觀的旋轉旋鈕和自引導式按鍵，用戶可輕松將輸出設置到所需分辨率，電壓和電流的前端面板設置分辨率高達 10mV/1mA。此外，電源內部的非易失性存儲器可存儲和調用多達五個完整的電源設置，方便用戶在不同測試場景間快速切換配置。對于從事電子產品維修與調試的技術人員，在面對不同故障設備的電源需求時，只需通過簡單的旋鈕和按鍵操作，即可迅速調出預設的電源參數配置，加快維修調試進程，提高工作效率。
（四）周全的保護與實用設計
1. 過壓保護可靠
1. 具備完善的過壓保護功能，用戶可通過前端面板或遠程接口輕松設置過壓保護值，并啟用保護電路。在電力電子設備的研發測試過程中，如高壓變頻器的測試，一旦電路出現異常導致電壓飆升，過壓保護機制將迅速響應，切斷電源輸出，防止過高電壓對昂貴的功率半導體器件（如 IGBT 模塊）和其他電路元件造成永久性損壞，有效保護測試設備和被測設備的安全，降低研發風險和設備維護成本。
2. 輸出接口靈活
1. 前端面板配備多功能接線柱，兼容安全測試線、香蕉插頭和裸線等多種連接方式，后端面板則提供螺絲型端子和遠程傳感端子。在汽車電子設備的測試中，對于發動機控制單元（ECU）等復雜電子模塊的測試，可利用前端面板的多功能接線柱方便快捷地連接各類測試線纜；而后端的遠程傳感端子可有效消除負載引線上的電壓降誤差，確保為 ECU 提供精確穩定的電源，保證測試結果的準確性，提升汽車電子設備的研發質量和可靠性。
3. 散熱設計優化
1. 采用自動調速冷卻風扇，在確保電源散熱需求的同時，有效降低運行噪音。在對噪音敏感的聲學測試實驗室或廣播電臺設備機房等場所，當為音頻功率放大器等設備供電測試時，低噪音的散熱設計可避免風扇噪音對聲學測試環境的干擾，確保測試結果的真實性和可靠性，為高品質音頻設備的研發和測試提供了良好的環境保障。
三、產品規格

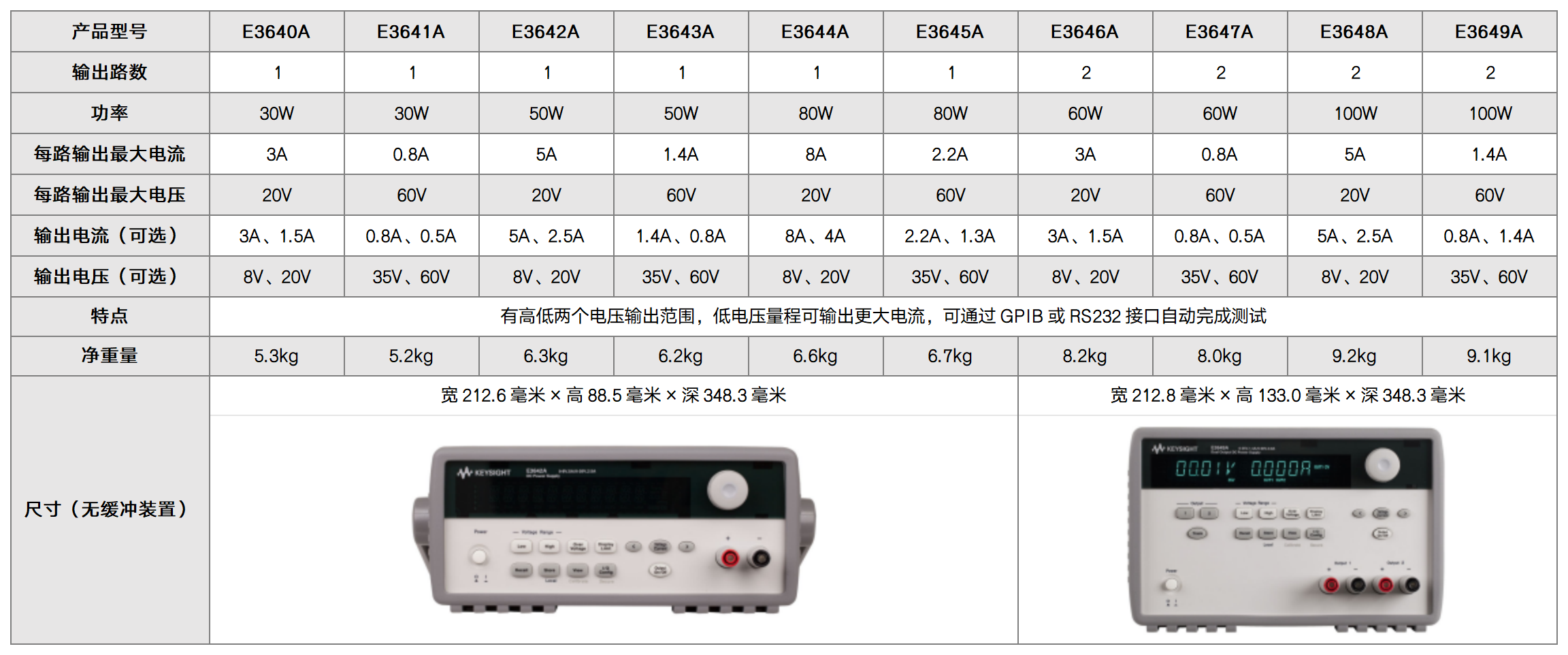

（一）型號參數對比
（二）規格優勢闡釋
從上述規格表可以清晰看出，不同型號的 E3640A - E3649A 系列電源在功率、輸出數量和輸出額定值上各有側重，為用戶提供了豐富的選擇空間。單輸出型號適用于對單一電源要求嚴格控制的簡單電路或單設備供電場景，其緊湊的設計和適中的功率滿足了眾多小型電子產品研發和生產測試的需求；而雙輸出型號則憑借兩路獨立輸出能力，在復雜電子系統測試中優勢盡顯，可同時為多個不同電壓需求的子系統供電，簡化測試設備架構，提高測試效率。在功率覆蓋方面，從 30W 到 100W 的梯度設置，確保無論是低功耗的傳感器模塊測試，還是高功耗的工業控制電路板調試，都能找到適配的電源型號，精準滿足各類應用場景的功率需求，為用戶的項目實施提供了堅實的電力基礎保障。
四、標配附件
（一）附件清單與功能優勢
附件名稱 | 功能描述 | 適用型號 |
用戶手冊與服務指南 | 提供詳細操作說明、編程指南、故障排除及維護建議，助用戶快速上手、高效使用與維護電源 | 全系列 |
產品參考 CD | 含技術文檔、驅動程序及應用示例，拓展電源功能應用，助用戶深入了解產品技術細節與開發創新測試方案 | 全系列 |
交流電源線 | 確保電源與市電可靠連接，為電源穩定運行供能，依不同地區電網標準提供多種規格適配全球市場 | 全系列 |
鎖扣套件（P/N 5061 - 9694）與法蘭套件（P/N 5063 - 9212/9214） | 實現電源機架安裝，確保安裝穩固、整齊，便于多電源集成于機柜構建復雜測試系統，提升實驗室或生產線設備管理效率與空間利用率 | 特定單 / 雙輸出型號 |
支撐貨架（P/N 5063 - 9255/9256）與滑軌套件（P/N 1494 - 0015） | 構建靈活滑動式機架安裝方案，方便設備維護與操作，可按需調整電源位置，優化測試布局與工作流程 | 特定單 / 雙輸出型號 |
濾波器面板（P/N 5002 - 3999） | 濾除電源干擾噪聲，凈化輸入電源，提升輸出電能質量，為高精度測試提供純凈電源保障，在對電源純凈度要求嚴苛的電子測試場景中至關重要 | 部分單輸出型號 |
（二）附件配置策略分析
是德科技為 E3640A - E3649A 系列電源精心配備的附件，充分考慮了不同用戶在實際使用中的多樣化需求。從基礎的操作指南類附件（用戶手冊、產品參考 CD）到確保電源物理安裝與電氣連接的必備組件（電源線、安裝套件），再到提升電源性能與適用場景的功能拓展附件（濾波器面板），形成了一套完整、系統的解決方案。這種差異化的附件配置策略，在滿足用戶基本需求的同時，為具有特定需求的用戶提供了定制化的功能擴展選項。例如，對于專注于高端電子產品研發的實驗室，濾波器面板可有效提升測試環境的電源質量，減少干擾因素，確保實驗結果的準確性；而對于大規模生產測試線上的企業，堅固穩定的機架安裝套件和靈活的滑動式安裝方案，則極大地提高了設備集成度和維護便利性，降低了生產線搭建與運營成本，全面提升了用戶使用體驗和產品價值。
五、應用場景
（一）電子研發領域
1. 芯片測試與驗證：在半導體芯片研發過程中，從芯片的原型設計驗證到量產前的特性測試，E3640A - E3649A 系列電源可為芯片提供精準穩定的直流電源。例如，在測試高性能微處理器芯片時，通過精確控制電源輸出電壓和電流，模擬芯片在不同工作負載下的電源需求，監測芯片的功耗、性能指標及穩定性，確保芯片設計符合規格要求，為芯片進入量產階段提供可靠的數據支持和質量保障。
2. 電路板設計調試：對于電子電路設計工程師，在電路板設計的各個階段，該系列電源都是不可或缺的工具。在原理圖設計初期，可利用其穩定輸出特性為電路模塊供電，進行功能驗證和初步性能測試；在 PCB 布局布線完成后的調試階段，通過調整電源輸出參數，排查電路故障，優化電路性能。如在調試高速數字電路板時，電源的低噪聲特性可有效避免噪聲干擾數字信號傳輸，確保電路正常運行，提高調試效率，縮短產品研發周期。
（二）生產制造環節
1. 電子產品生產測試：在電子產品批量生產過程中，E3640A - E3649A 系列電源廣泛應用于生產線終端測試環節。以智能手機生產為例，可為手機主板、顯示屏、攝像頭等各個組件提供穩定電源，進行功能檢測、性能校準和質量篩選。通過自動化測試系統與電源的集成，實現對大量產品的快速、高效測試，確保每一部出廠手機的電氣性能符合質量標準，提升產品一致性和可靠性，降低次品率，增強企業市場競爭力。
2. 工業設備制造與測試：在工業自動化設備制造領域，如 PLC 控制系統、工業機器人等設備的生產測試中，電源為各類控制電路、電機驅動電路及傳感器模塊提供可靠動力。憑借其強大的功率輸出能力和穩定性能，可模擬設備在實際工況下的電源波動情況，對設備進行長時間穩定性測試和可靠性驗證，確保工業設備在復雜惡劣的工業環境中穩定運行，減少設備故障率，提高生產效率，為工業生產的連續性和穩定性提供有力保障。
（三）科研實驗應用
1. 物理與材料科學研究：在物理實驗中，如超導材料特性研究、半導體物理實驗等，對電源的穩定性和精度要求極高。E3640A - E3649A 系列電源能夠?yàn)閷?shí)驗裝置提供精確可控的直流電流和電壓，確保實驗環境的穩定性和可重復性。在超導材料臨界電流測試中，通過電源精確輸出微小電流變化，精確測量超導材料在不同條件下的電學特性，為超導理論研究和新材料開發提供關鍵數據支持，推動物理學科前沿研究進展。
2. 新能源技術研發：在新能源領域，如太陽能電池、燃料電池等研究中，電源用于模擬電池充放電過程中的電源特性。在太陽能電池研發中，可通過控制電源輸出模擬不同光照強度和溫度下的電池工作狀態，研究電池的光電轉換效率、充放電特性及壽命衰減規律。其豐富的接口和可編程功能便于與數據采集系統集成，實現對實驗數據的實時采集與分析，加速新能源技術創新與產業化進程。
（四）教育科研領域
高校電子工程實驗室與科研院所，E3641A、E3646A 等型號因操作簡便、功能豐富成為教學科研利器。從基礎電路實驗教學到前沿科研項目探索（如新能源材料特性研究、量子計算原型機電源測試），為師生與科研人員提供穩定電源平臺，激發創新靈感、培育專業人才，推動電子科學技術知識傳承與學術創新發展。
總結
是德 E3640A - E3649A 可編程直流電源系列集穩定輸出、強大保護、智能交互、精準適配與廣泛兼容于一身。豐富型號適配多樣功率需求，高精度輸出與卓越調節性能守護設備穩定運行，完備保護機制抵御電氣風險，便捷操作界面與遠程編程功能提升工作效率，多場景應用覆蓋電子產業全生命周期。在與競品全方位對比中，以功率配置靈活性、性能精度、功能完整性及操作友好性彰顯優勢，為電子設備研發、測試、生產注入澎湃動力、點亮創新燈塔。從學術科研前沿探索到工業制造品質堅守，從實驗室原型雕琢到生產線規模量產，是德 E3640A - E3649A 系列憑借卓越品質與創新設計，持續賦能全球電子產業生態，驅動電子技術邁向更高峰。
以上內容僅供參考，如果您還有其他問題或需要進一步的幫助，請隨時聯系我們。點擊前往?
