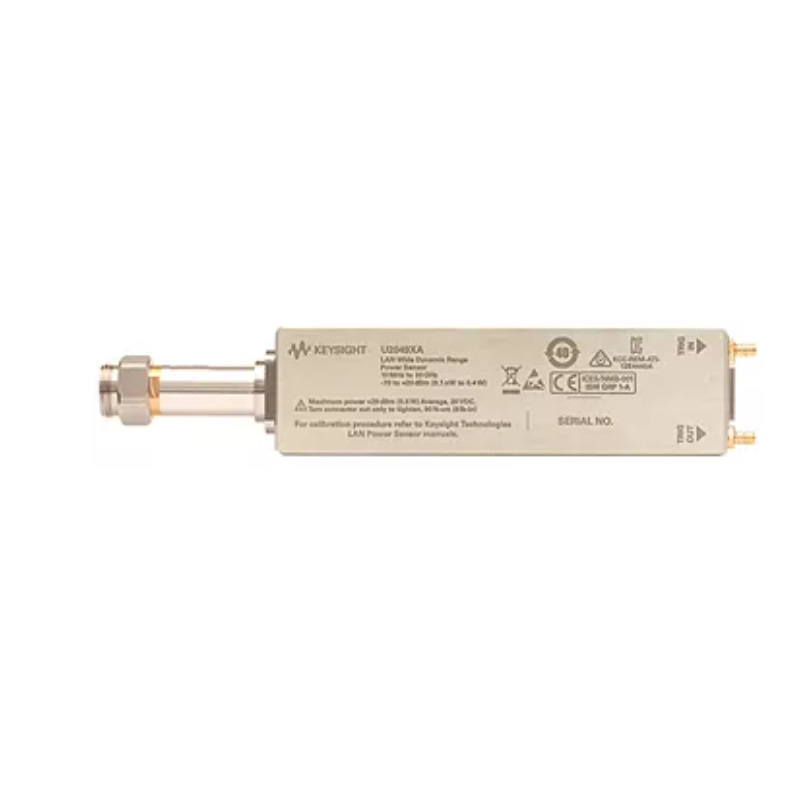

U2040 X系列寬動態范圍功率傳感器
是德科技U2040 X系列功率傳感器可精確測量任何調制信號。憑借業界首創的LAN連接和USB連接，U2040 X系列功率傳感器具有世界上最寬的動態范圍，覆蓋范圍為-70至+26 dBm。由于U2049 XA LAN功率傳感器經過熱真空認證，即使在熱真空室中，您也可以獲得相同的精度和性能。
U2040 X系列功率傳感器比較表
U2040 X系列選型指南
U2040 X系列主要特性
最寬動態范圍功率傳感器
U2040 X系列是動態范圍最寬的功率傳感器，可達96 dB（-70 dBm至+26 dBm）。96 dB的動態范圍可實現非常低信號電平的精確功率測量，適用于各種應用，如無線芯片組、功率放大器和模塊制造、衛星有效載荷測試、測試系統或儀器校準以及雷達脈沖參數測量。U2042/44/49 XA最多可支持4對柵極功率測量。
超快的測量速度
U2040 X系列每秒可讀取高達50，000個超高速讀數（在快速/緩沖模式/平均模式下），比是德科技以前的傳感器產品提高了10倍，使測試工程師能夠提高測試吞吐量并降低測試成本，特別是在大批量制造環境中，如移動的芯片組制造。
這種測量速度足夠快，可以測量每個連續脈沖，而不會在測量采集之間留下時間間隙。傳統的傳感器只能提供連續脈沖的快照，從而留下死區時間，使毛刺可能會被忽略，而U2040 X系列可以在真實的時間內連續測量，并與非?？斓拿}沖保持同步，最高可達10 kHz PRF。用戶還能夠完全控制測量信號的哪個部分以及他們可以期望的吞吐量，因為孔徑持續時間精確地將最大測量速度定義為1/孔徑持續時間。例如，將光圈持續時間設置為20 μ s，則每次閱讀的測量時間為20 μs，相當于每秒50，000個讀數的測量速度。
寬帶覆蓋任何調制信號格式
U2040 X系列可對任何調制信號進行精確的平均或時間選擇性平均功率測量，并覆蓋所有常見的無線信號，例如LTE、100 MHz帶寬的LTE-Advanced以及80/160 MHz帶寬的WLAN 802.11ac。具有并行數據采集路徑的4路二極管堆棧設計可提供高精度和可重復性的無縫量程轉換。這種設計使所有二極管都能在平方律范圍內工作，使U2040 X系列能夠像熱電偶功率傳感器一樣工作，為寬帶調制信號提供精確的平均或RMS功率。
可變孔徑平均模的時間選擇性
U2040 X系列提供了一種稱為平均模式時間選擇性的新功能，用戶可以根據即時觸發或外部觸發配置測量捕獲的孔徑持續時間?？讖匠掷m(xù)時間可以設置為20 μs至200 ms，分辨率為100 ns，分辨率低到足以覆蓋任何無線電格式。
這一新功能允許用戶控制要測量的波形部分，并給出與傳統正常/峰值模式下進行的時間選通功率測量相同的結果。此功能的主要優點是，它使傳感器能夠在整個96 dB動態范圍內測量平均和時間選擇性平均功率測量值，并提供每秒高達50，000個讀數的真實的時間測量值。與傳統的功率傳感器相比，這是一個顯著的改進;傳統傳感器的時間門控功率動態范圍通常被限幅在50 dB左右，最大速度為每秒1000個讀數。
內零點和校準
通過內部零點和校準功能，節省保存時間并降低測量不確定性。每個U2040 X系列傳感器都采用了將直流基準源和開關電路集成到傳感器主體中的技術，因此您可以在傳感器連接到被測設備時對其進行校準。此功能消除了連接和斷開外部校準源的需要，加快了測試速度并減少了連接器磨損。
這種內部調零和校準功能通過保持傳感器的精度，允許連續的長距離和遠程測量，并且在分秒必爭的制造和自動化測試環境中非常有用。
