是德科技 PathWave Instrument RPA 重磅發布 —— 無代碼儀器自動化解決方案，深度適配 MXR 系列示波器助力研發效率飛躍

是德科技（Keysight Technologies）推出創新產

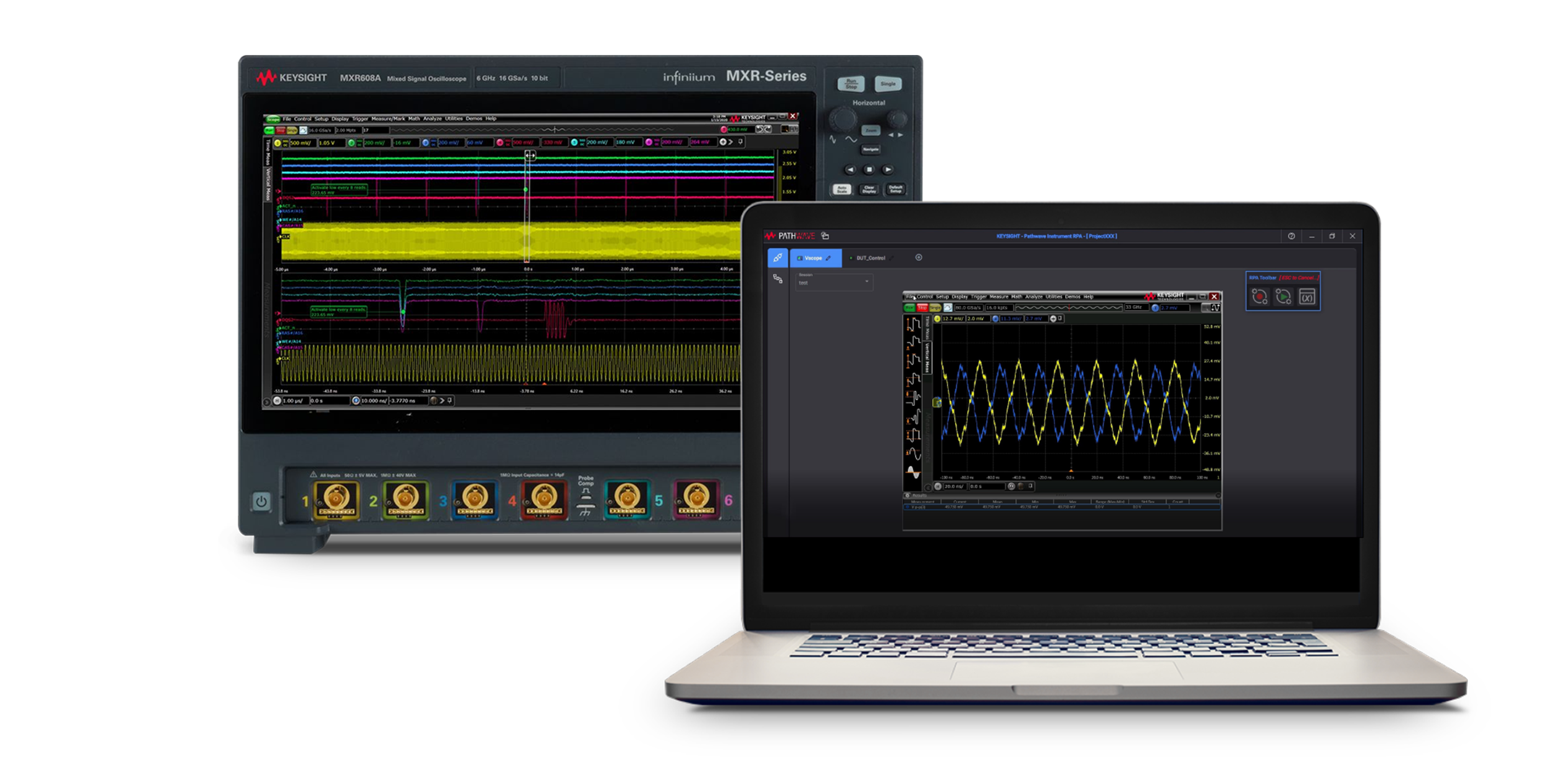

 PathWave Instrument RPA，專為研發工程師與技術人員打造無代碼儀器自動化平臺。深度適配 MXR 系列示波器（如 MXR204B、MXR604A 等），無需編寫復雜腳本即可實現示波器、功率分析儀等設備的自動化控制，為高速電路調試、電源完整性分析等場景注入全新效率動能，重新定義儀器自動化操作范式。

核心優勢：三大創新重構測試自動化場景

1. 零代碼交互：一鍵錄制回放，示波器操作即自動化

· 示波器專屬場景覆蓋：通過直觀用戶界面（如圖 1 所示），一鍵錄制MXR204B 示波器的通道配置、觸發設置、眼圖捕獲等操作，實時生成可復用的自動化腳本。無需掌握 SCPI 指令，工程師在示波器界面的每一步操作（如調節時基、設置探頭衰減系數）均可轉化為標準化流程，徹底告別手動重復配置。

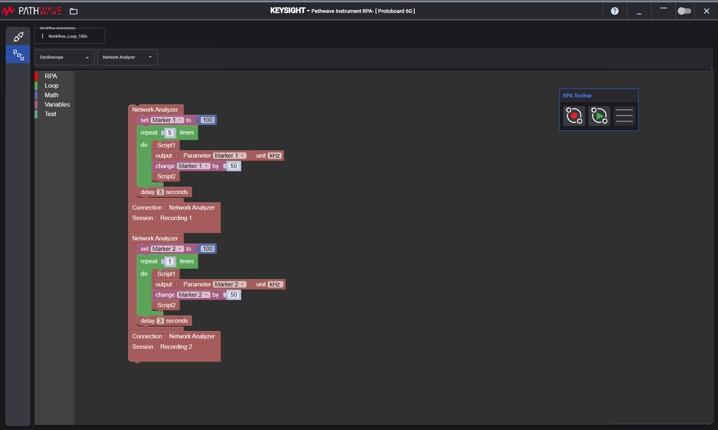

· 參數化靈活配置：針對 MXR 示波器多帶寬測試場景（如 2GHz 至 6GHz 帶寬切換），支持通過可視化腳本編輯器（如圖 2 所示）拖拽式調整測試參數。例如，在電源完整性測試中，可自動遍歷 MXR 示波器的不同帶寬模式（2GHz/4GHz/6GHz），配合時頻域聯調功能，快速分析電源紋波的頻域分布，參數調整效率提升 90%。

2. 全域遠程控制：構建跨地域協同測試網絡

· MXR 示波器遠程操控：支持通過 Windows 遠程桌面（RDP）、VNC 及內置 Web 界面，實時訪問異地實驗室的MXR604A 示波器，遠程完成波形捕獲、存儲深度設置（如 1.6G 點深存儲）及硬件加速繪圖操作（比傳統示波器快 70%）。異地團隊可同步查看示波器屏幕畫面，調取歷史測試數據，大幅縮短跨地域調試周期。

· 多儀器智能編排（以 MXR 為核心）：高級版本（BV7002A 及以上）支持將MXR 示波器與信號發生器、功率分析儀組成測試系統，按預設邏輯自動化執行跨設備測試。例如：MXR 示波器檢測到信號異常時，自動觸發信號發生器調整輸出幅度，同步驅動功率分析儀記錄功耗變化，復雜聯調流程的自動化覆蓋率可達 95%。

3. 結構化工作流：從示波器單點操作到全鏈路自動化

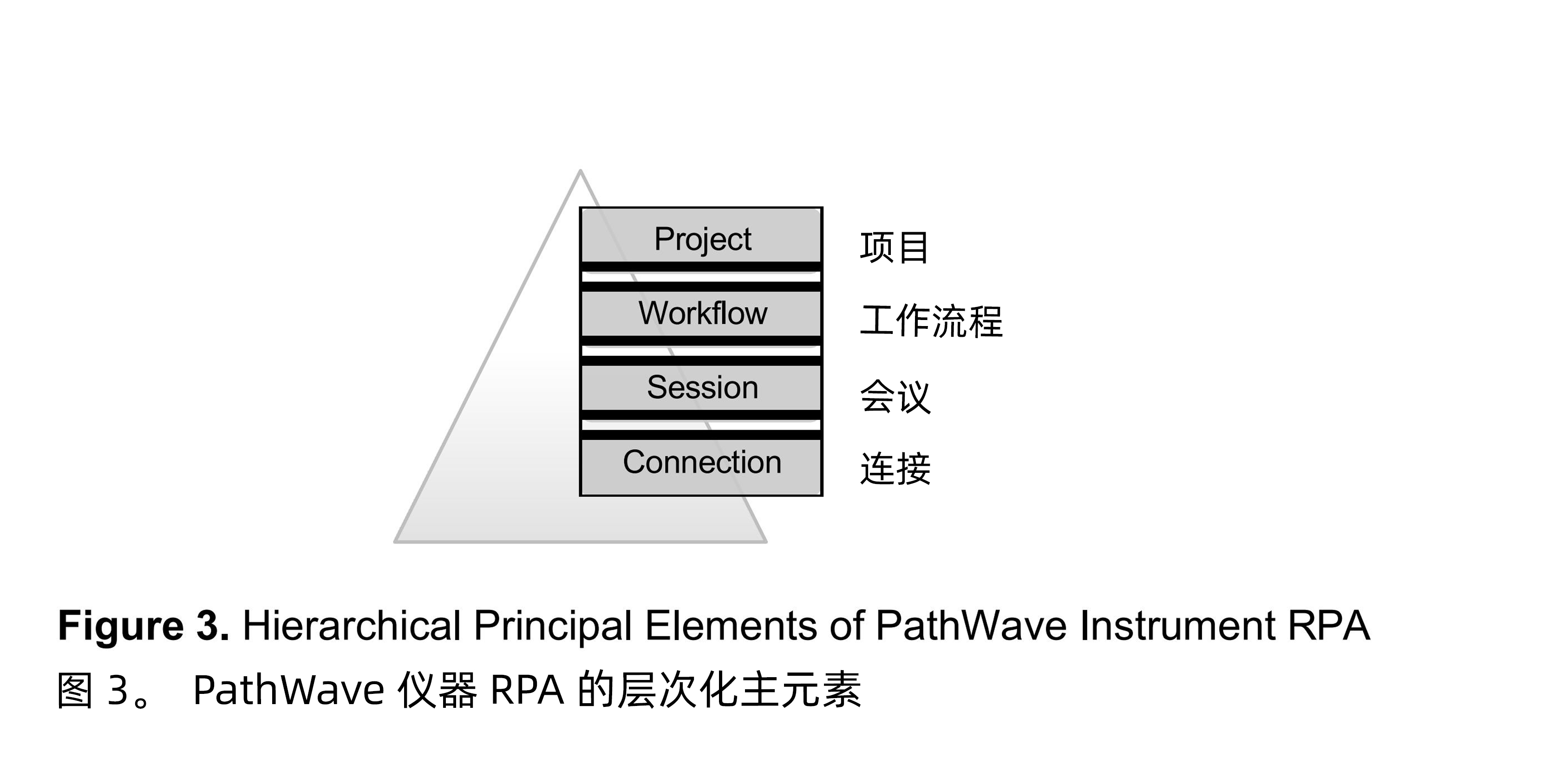

· 四層架構深度適配 MXR 特性（如圖 3 所示）：

· 連接（Connection）：快速建立與 MXR 示波器的遠程連接，自動保存通道配置、探頭類型（如 N2873A 500MHz 無源探頭）等參數，支持一鍵復用；

· 會話（Session）：錄制 MXR 示波器的單次操作（如 USB2.0 一致性測試流程：觸發設置→波形捕獲→協議解碼），生成獨立的自動化單元，可單獨回放或與其他設備會話組合；

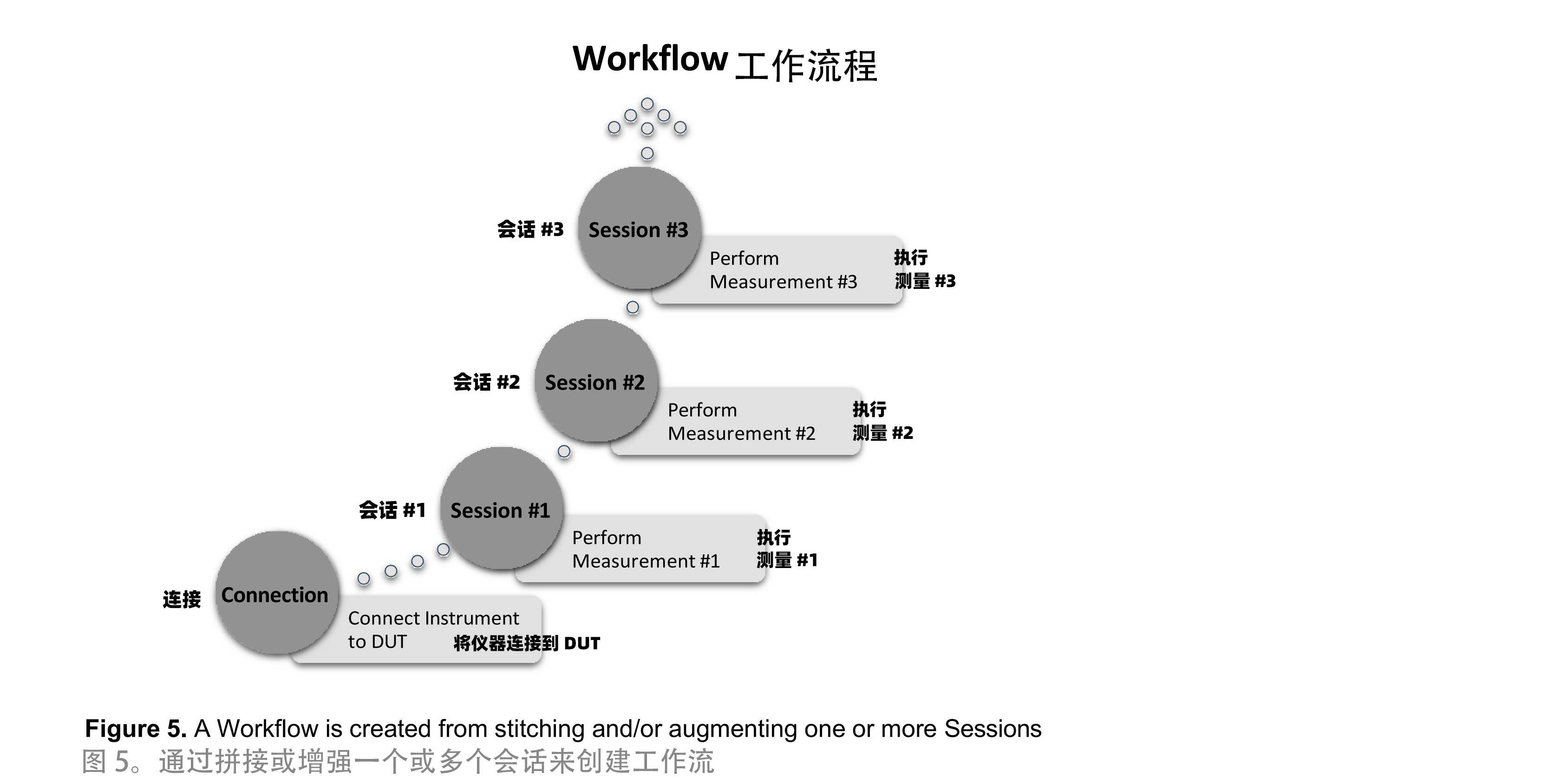

· 工作流（Workflow）：通過可視化編輯器拼接 MXR 示波器的 “眼圖測試會話” 與功率分析儀的 “負載測試會話”，添加循環邏輯自動遍歷 100 組電壓 / 頻率組合，配合 MXR 的硬件加速 FFT 功能，批量測試效率提升 80%；

· 項目（Project）：將 MXR 示波器的多帶寬測試方案、配套設備連接信息及工作流整合為項目文件，支持團隊共享。新成員可快速復現資深工程師的 MXR 示波器調試流程（如電源噪聲定位、高速信號完整性分析），操作學習成本降低 70%。

典型應用：MXR 示波器深度應用場景解析

1. 高速信號完整性測試（以 MXR204B 為例）

· 場景：在 PCIe 5.0 接口調試中，需驗證信號眼圖在不同鏈路速率下的合規性。

· PathWave RPA 價值：

· 錄制 MXR204B 示波器的 “通道校準→均衡設置→眼圖捕獲→模板測試” 操作，生成自動化會話；

· 通過參數化工作流，自動切換示波器帶寬（2GHz/4GHz/6GHz）及均衡系數，遍歷 50 組測試條件，測試總耗時從 20 小時縮短至 2 小時，避免人工頻繁調整示波器設置。

2. 電源完整性分析（以 MXR604A 為例）

· 場景：評估電源模塊的紋波噪聲及時頻域特性。

· PathWave RPA 價值：

· 遠程連接實驗室的 MXR604A 示波器，啟用 “Spectrum Control” 功能錄制頻域分析流程（自定義 Span 范圍、調節 RBW 分辨率）；

· 拼接示波器的時域波形捕獲與功率分析儀的電流測試會話，生成 “紋波測量→噪聲頻域定位→負載響應分析” 全鏈條工作流，配合 MXR 的 1.6G 點深存儲，一次性捕獲長達 10 秒的異常波形，故障定位效率提升 65%。

3. 跨團隊協同研發（多型號 MXR 協同）

· 場景：總部與海外分支聯合調試多通道射頻電路。

· PathWave RPA 價值：

· 通過 RDP 遠程接入總部的 8 通道 MXR058A 示波器，實時同步多通道信號采集畫面；

· 將示波器的 “相位相干測試會話” 與頻譜分析儀的 “諧波分析會話” 組合為工作流，海外團隊可遠程調用并回放操作記錄，跨地域協作響應時間從 48 小時縮短至即時交互，避免重復搭建測試環境。

技術架構：與 MXR 示波器深度兼容

· 硬件適配：支持 MXR 系列全型號示波器（4/8 模擬通道，500MHz 至 6GHz 帶寬），自動識別探頭類型、存儲深度及硬件加速功能（如波形繪制加速 70%）；

· 軟件協同：無縫對接 MXR 示波器的 InfiniiScan 觸發軟件、Wave Gen 波形生成功能，通過 PathWave RPA 的可視化編輯器可直接調用示波器內置工具，形成 “信號生成→采集→分析” 閉環自動化。

版本方案：分層賦能 MXR 示波器應用場景

注：全系列支持 MXR 示波器的錄制回放、參數化配置及時頻域聯調功能，企業版可定制 MXR 示波器與其他設備的協同工作流。即刻聯系我們獲取專屬方案，解鎖 MXR 示波器的自動化潛力。

即刻合作：解鎖 MXR 示波器自動化新體驗

PathWave Instrument RPA 與 MXR 系列示波器的深度協同，為高速電路調試、電源完整性分析等場景提供 “即見即所得” 的自動化方案。無論是單臺 MXR 示波器的參數化測試，還是多臺設備的協同聯調，均可通過無代碼模式大幅提升效率，讓工程師聚焦核心創新。

獲取 MXR 示波器專屬自動化方案及產品資料，請聯系我們，我們將根據您的測試需求定制化配置，助力客戶加速研發進程，搶占技術高地！

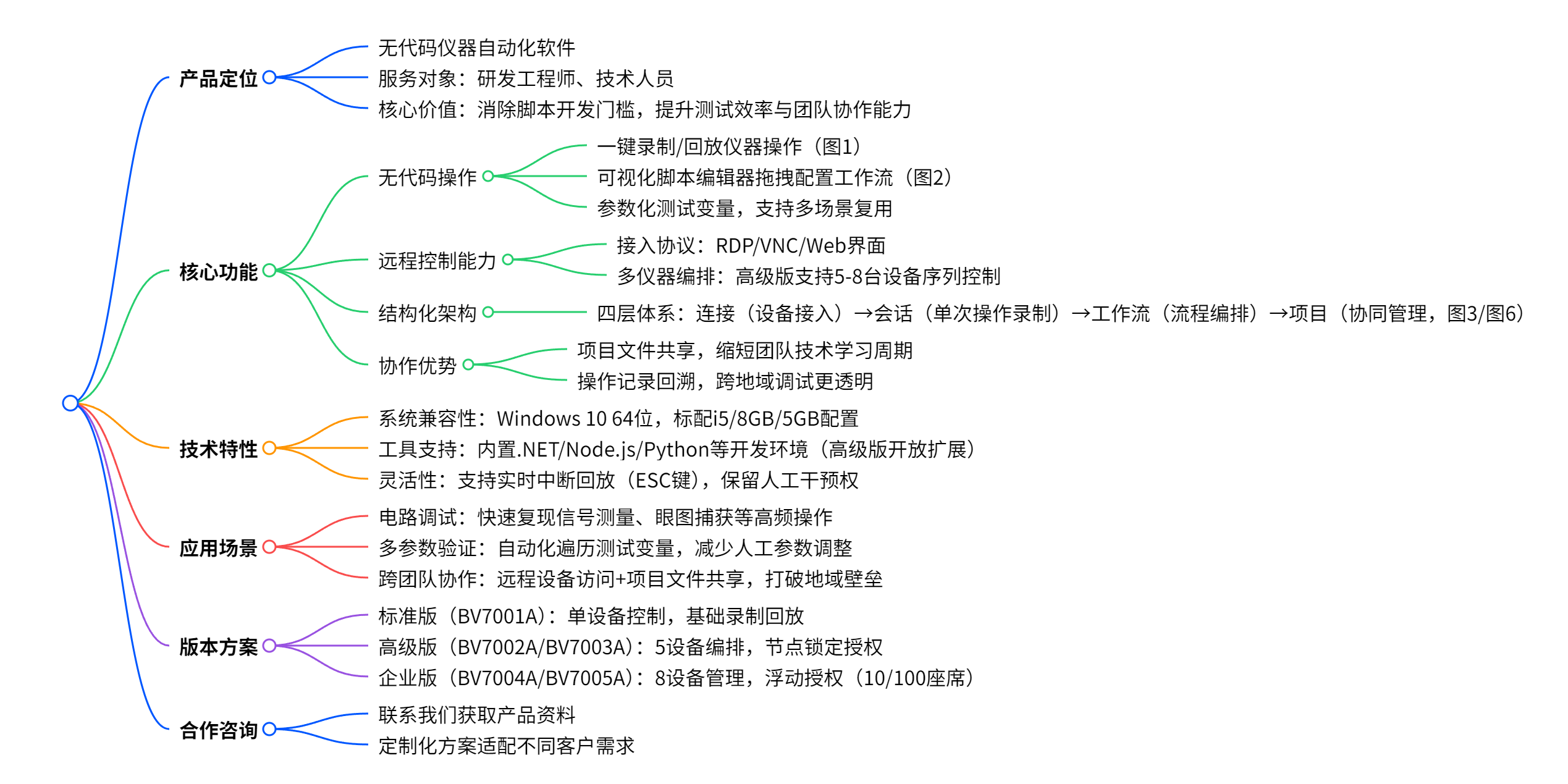

產品核心信息腦圖（含 MXR 示波器細節）
