艾德克斯 IT8500 系列電子負載選型指南：三大系列核心差異與場景化應用解析
2025-04-29
艾德克斯 IT8500 系列電子負載選型指南：三大系列核心差異與場景化應用解析
在電子電力測試領域，直流電子負載是驗證電源性能的核心設備。面對多樣化的測試需求 —— 從消費電子的基礎負載測試到工業電源的多通道復雜聯調，艾德克斯（ITECH）推出的 IT8500 系列通過 “基礎款（IT8500）、增強款（IT8500G+）、高性能款（IT8500+）” 的梯度布局，為不同場景提供精準解決方案。本文將深度解析三大系列的核心差異、適用場景及選型邏輯，幫助工程師和采購人員快速匹配需求，避免選型誤區。
一、三大系列核心定位：從基礎到復雜場景的全覆蓋
艾德克斯 IT8500 系列以 “精準適配” 為設計理念，三大系列各司其職：
· IT8500 系列：聚焦性價比，以基礎四模式（CC/CV/CR/CP）覆蓋 80% 的常規測試，適合消費電子、教育科研等入門級場景。
· IT8500G + 系列：主打系統集成與高精度，新增復合負載模式、內置紋波測量及 16 臺級聯能力，專為工業電源、汽車電子等復雜場景設計。
· IT8500 + 系列（IT8500plus）：專攻動態測試與自動化，支持高頻負載切換（10kHz 動態模式）及 50 步自動測試流程，成為 LED 驅動、動力電池等高性能需求的首選。
面對 “選基礎款還是高配款？多機級聯怎么選？快充測試有何特殊要求？” 等常見問題，以下通過可視化工具與場景化解析逐一解答。

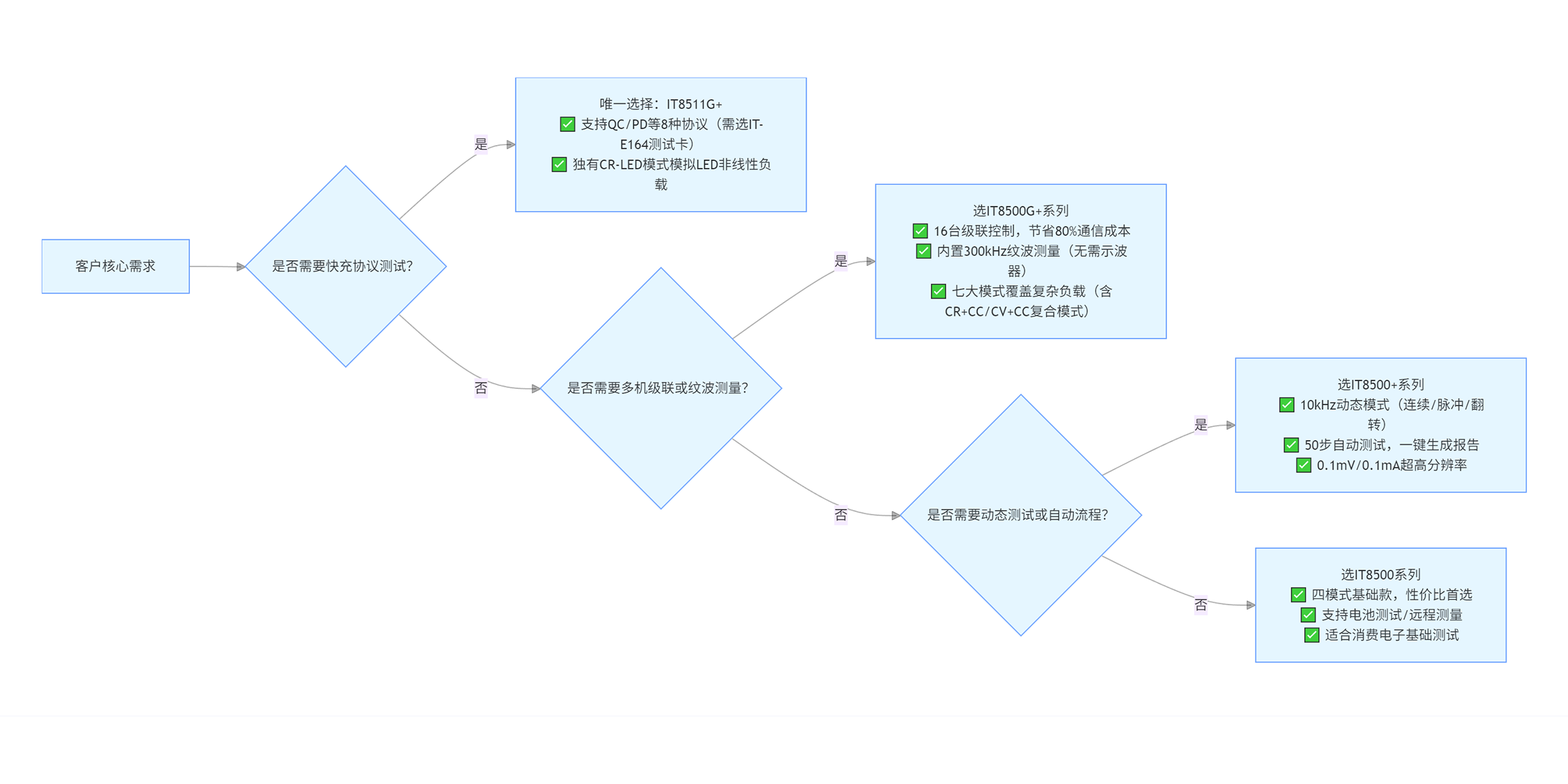

二、橫向流程圖：三大系列選型決策快速通道
決策邏輯解析：
1. 快充協議剛需：僅 IT8511G + 支持 QC/PD 等 8 種協議（需選配 IT-E164），其他型號無法替代。
2. 多設備協同與高精度：IT8500G + 的 16 臺級聯和 300kHz 紋波測量，顯著降低工業級測試的硬件成本與操作復雜度。
3. 動態負載與自動化：IT8500 + 的高頻動態模式與自動測試流程，專為研發場景的 “高頻次、高精度、高重復性” 需求設計。
4. 基礎場景首選：IT8500 以四模式 + 電池測試 + 遠程測量，成為預算有限時的可靠選擇。

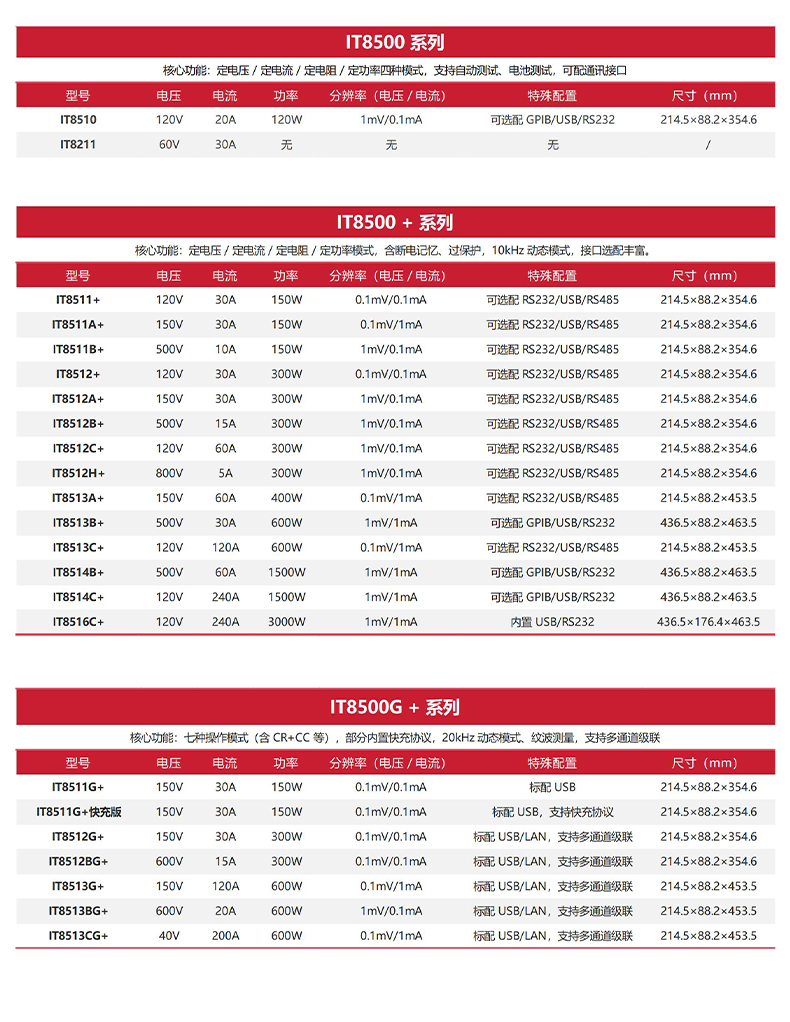

三、三大系列核心差異對比表（一鍵速查）
| 對比維度 | IT8500 系列（基礎款） | IT8500G + 系列（增強款） | IT8500 + 系列（高性能款） |
|---|---|---|---|
| 核心定位 | 性價比首選，覆蓋 80% 基礎負載測試需求，適合入門級場景 | 系統集成與復雜負載專家，主打多設備協同與高精度測量 | 動態測試與自動化標桿，專為高頻負載與精密測量設計 |
| 獨有功能 | - 基礎四模式：CC/CV/CR/CP - 電池放電測試（電壓 / 容量 / 時間三重截止） | - 七大模式：新增 CR+CC（恒阻 + 恒流）、CV+CC（恒壓 + 恒流）、CR-LED（LED 專用模式） - 16 臺級聯控制（工業級多通道方案，節省 80% 通信成本） - 300kHz 紋波測量（直接讀取 Vpp/Ipp，無需示波器） - IT8511G + 獨支持 8 種快充協議（需選 IT-E164 測試卡） | - 10kHz 動態三模式：連續 / 脈沖 / 翻轉（精準模擬負載突變） - 50 步自動測試流程（參數化編程，一鍵生成報告） - 0.1mV/0.1mA 超高分辨率（精密測量必備） |
| 快充支持 | ? | ?（僅 IT8511G + 支持，需選配 IT-E164 測試卡，覆蓋 QC/PD 等 8 種協議） | ? |
| 級聯能力 | ? | ?（最多級聯 16 臺，通過 1 臺交換機實現 60 通道控制，傳統方案需 9 臺） | ? |
| 動態頻率 | ? | 20kHz（工業級動態響應測試，適配變頻器、伺服驅動器等高頻負載） | 10kHz（高精度動態負載切換，適合 LED 調光、電源瞬態響應測試） |

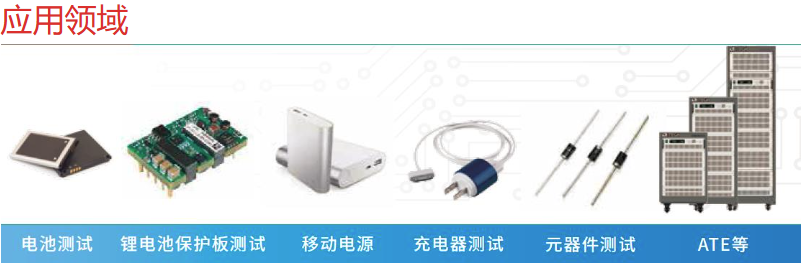

| 典型應用 | - 消費電子：手機充電器、移動電源基礎測試 - 教育科研：電源原理教學 - 小家電：吸塵器、豆?jié){機出廠測試 | - 工業電源：變頻器、工業電源模塊動態響應測試 - 汽車電子：車載充電機（OBC）多通道老化測試 - IT8511G + 獨適：快充適配器協議兼容性測試 | - LED 驅動：調光過程電流波動模擬（CR-LED 模式） - 動力電池：循環充放電測試（自動生成 SOC/SOH 報告） - 高頻電源：5G 基站電源瞬態響應測試（10kHz 動態模式） |
| 硬件優勢 | 遠程測量端子（消除線纜壓降，大電流場景精度 ±0.02%+0.02% FS） | 內置 USB/LAN 接口（支持多設備同步控制） 高密度體積（2U 機箱支持 600W 功率） | 支持硬件加速 FFT 分析（提升頻域測試效率） 斷電保持記憶（100 組測試文件） |
| 價格定位 | ★★★★☆（入門級，預算有限首選，單機價格約 1 萬 - 2 萬元） | ★★★☆☆（中高端，系統集成優選，單機價格約 2 萬 - 4 萬元，IT8511G + 需加選快充卡） | ★★☆☆☆（高性能需求，單機價格約 3 萬 - 5 萬元，適合研發場景預算） |
| 核心差異符號化 | 基礎款：?快充 / 級聯 / 動態 ?四模式 + 電池測試 | 增強款：?級聯 / 紋波 / 復合模式 ?IT8511G + 獨快充 ?無自動測試流程 | 高性能款：?動態 / 自動 / 高分辨率 ?無級聯 / 快充 |
四、場景化選型解析：需求匹配與型號優勢

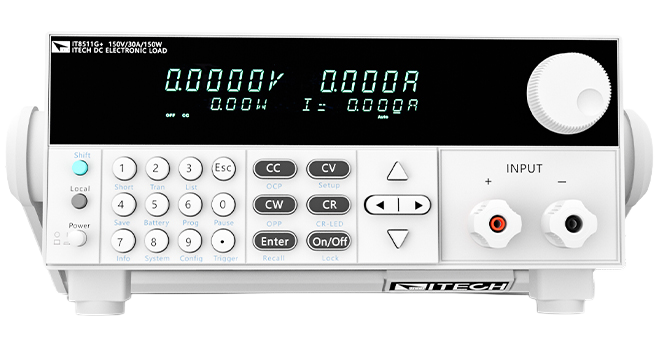

1. 快充適配器研發：IT8511G+，唯一支持協議測試的型號
在快充技術普及的當下，驗證適配器與設備的協議兼容性（如 PD3.0 握手成功率、QC3.0 電壓切換穩定性）是研發關鍵。
· 核心優勢：
· 內置 QC2.0/PD3.0 等 8 種協議（需選 IT-E164 測試卡），直接模擬手機、平板等受電設備，無需額外誘騙器，測試效率提升 30%。
· 獨有 CR-LED 模式可模擬 LED 負載的正向壓降特性，覆蓋快充適配器在不同負載下的性能驗證。
2. 工業電源多通道老化測試：IT8500G+，級聯與紋波測量雙優勢
工業電源模塊（如變頻器、車載充電機）常需多通道同步測試，傳統方案因設備通信復雜、紋波測量繁瑣而效率低下。
· 核心優勢：
· 16 臺級聯控制：通過一根通信線實現多設備同步，60 通道系統僅需 1 臺交換機（傳統方案需 9 臺），硬件成本降低 60%。
· 內置 300kHz 紋波測量：直接讀取電壓 / 電流紋波（Vpp/Ipp），無需外接示波器，簡化接線并提升數據一致性。
3. LED 驅動動態調光測試：IT8500+，高頻動態與高精度的完美結合
LED 驅動需模擬調光過程中電流的高頻波動（如 PWM 調光的電流跳變），對負載的動態響應能力要求極高。
· 核心優勢：
· 10kHz 動態模式：支持連續 / 脈沖 / 翻轉三種模式，精準模擬調光信號的上升 / 下降沿，驗證 LED 壽命與光效穩定性。
· 0.1mA 分辨率：捕捉微小電流變化（如低亮度下的漏電流），確保調光精度達標。
4. 消費電子電源基礎測試：IT8500，性價比與實用性雙高
對于手機充電器、筆記本電源的基礎測試（如負載調整率、短路保護），無需復雜功能，可靠與經濟是核心訴求。
· 核心優勢：
· 四模式全覆蓋：CC/CV/CR/CP 模式滿足電壓、電流、電阻、功率四大維度測試，支持手動操作與簡單腳本編程。
· 電池放電測試：預設電壓 / 容量 / 時間三重截止條件，快速評估電池實際容量與放電特性。
五、核心選型原則：三問定位法，告別選擇困難
1. 是否涉及快充協議？
· 是→直接選 IT8511G+（唯一支持，需配 IT-E164），其他型號無法滿足。
2. 是否需要多設備協同或高精度紋波測量？
· 是→選 IT8500G + 系列（非 11G + 型號適合工業多通道場景，如 IT8513CG + 支持 200A 大電流）。
3. 是否需要動態負載切換或自動化測試報告？
· 是→選 IT8500 + 系列（如 IT8514B + 支持 1500W 功率，適合動力電池循環測試）。
通過以上邏輯，可快速鎖定型號，避免 “低配不夠用、高配浪費錢” 的問題。
如需進一步了解各型號規格、報價或定制化測試方案，歡迎聯系我們的技術團隊，我們將根據實際應用場景提供專業建議。
